貝雷鋼橋，是世界上廣泛應用的一種鋼桁架橋。它具有結構簡單，運輸方便，構件少，重量輕，成本低、施工快、易拆卸、可重復使用、承載能力大，結構剛性大，疲勞壽命長等特點。它能根據實際需要的不同跨徑組成各種類型和各種用途的臨時橋，應急橋和固定橋。

        貝雷鋼橋主體結構：主體結構由桁架單元、桁架銷子、加強弦桿、桁架螺栓、弦桿螺栓等構成。
        1）．桁架（貝雷片）和桁架銷子（貝雷銷）
桁架：國產 1500x3000型貝雷片為高度1.5m，單片長度3.0m，每片桁架重270kg；由上、下弦桿，豎桿和斜撐焊接而成。上、下弦桿的一端為陰頭，另一端為陽頭，在陰、陽頭上都有銷子孔。兩節桁架拼接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔，插上銷子。
桁架銷子：用于連接桁架。在銷子的一端有一個小圓孔，安裝時插入保險卡，以防止銷子脫落。銷子頂端有一凹槽，方向與小圓孔方向一致，安裝時使凹槽與上、下弦桿平行（圖2-11），以使保險卡順利插入銷子孔內。
桁架銷子材料為30CrMnTi，直徑為49.5mm，重3kg。

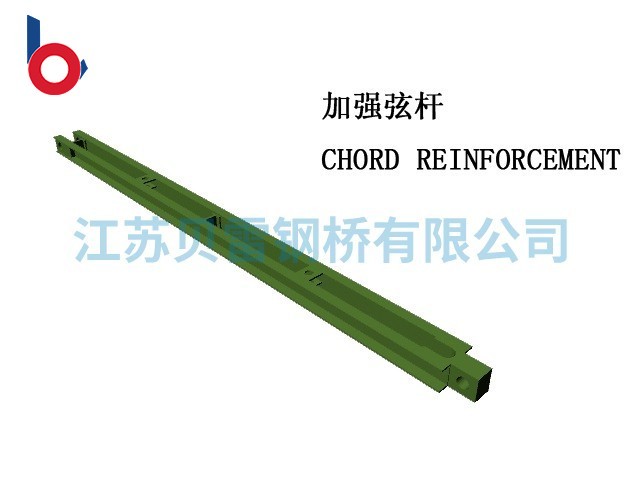

         2）．貝雷鋼橋加強弦桿：由兩根10號熱扎槽鋼拼焊而成，重80kg。加強弦桿一頭為陰頭，另一頭為陽頭。在加強弦桿的中間設有支撐架孔和弦桿螺栓孔。加強弦桿與桁架上、下弦桿的連接。設置加強弦桿的目的，在于提高桁架的抗彎能力，充分發揮桁架腹桿的抗剪作用。由于貝雷鋼橋梁端部彎矩很小，故首、尾節桁架不需設加強弦桿。
